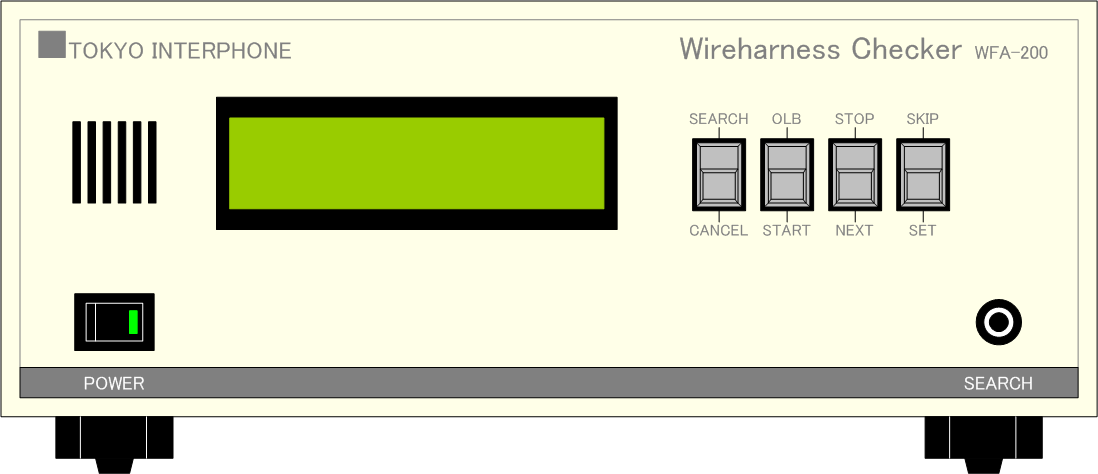

WFA−200シリーズ

  • 本機はワーヤーハーネス・ケーブル線等の導通検査機です。
  • 断線・誤配線・短絡・瞬断検査を行ないます
  • 接続データは、サンプル品から吸い上げるか、PC上で作成します。




1.検査機能

  • 導通検査 :断線・誤配線(配線の入れ違い)・短絡の検査をします。
  • 瞬断検査 :線の切れかかり、端子の抜けかかりなどの不完全な接続の検査をします。
  • ダイオード回路検査 :ダイオードの極性・断線・短絡の検査をします。
  • ステップ検査 :10の異なる接続データでの順次検査ができます。

2.仕   様

  • 検査ポイント数 :64〜384ポイント
  • 検査感度
      断線:200Ω以上
      短絡:100KΩ以下
      瞬断:100μsec(128ポイント時)
  • 検査開始モード :オート/マニュアルスタート
  • 外部出力 :OK/NG信号出力…ワンショット無電圧接点信号
  • ダイオード回路 :双方向通電検査
  • 接続データの保存数 :20データ
  • OK/NG音 :4種類のなかから選択/1音
  • OK/NG数 :前面表示部に4桁表示
  • ステップ検査 :10ステップまで設定可
  • PCインターフェース :USB
  • 検査物接続コネクタ :64ピン フラットケーブル用圧接コネクタ
  • 表 示 :16桁2行LCD(液晶)表示
  • AC入力電圧 :AC85V〜264V
