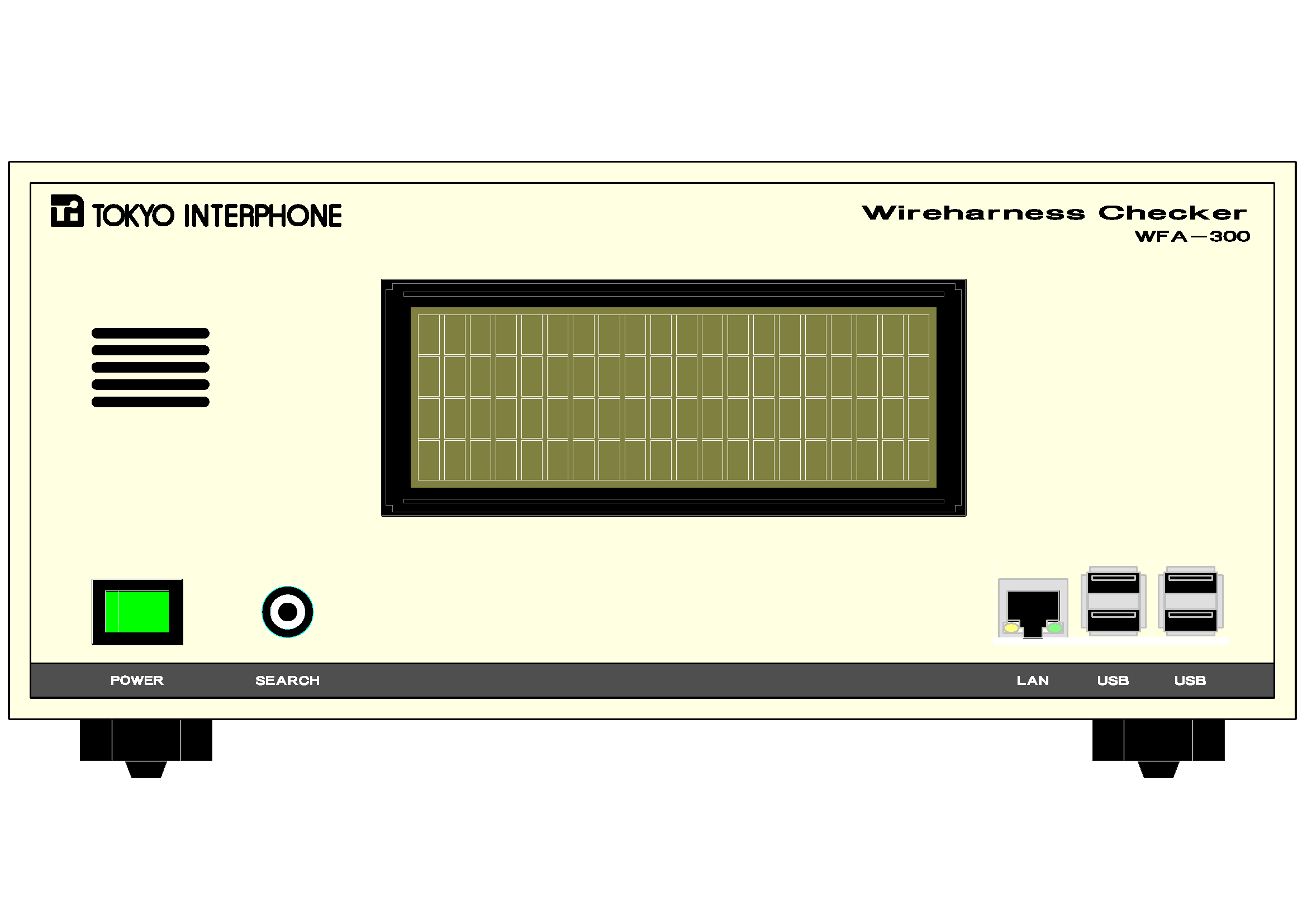

WFA−300シリーズ
- 本機はワイヤーハーネス・多芯ケーブル線等の導通検査機です。
- 断線・誤配線・短絡・瞬断検査を行ないます
- 接続データは、サンプル品から吸い上げるか、PC上で作成します。
1.検査機能
- 導通検査 :断線・誤配線(配線の入れ違い)・短絡の検査をします。
- 瞬断検査 :線の切れかかり、端子の抜けかかりなどの不完全な接続の検査をします。
- ダイオード回路検査 :ダイオードの極性・断線・短絡の検査をします。
- ステップ検査 :10の異なる接続データでの順次検査ができます。
2.仕 様
- 検査ポイント数 :256〜1024ポイント (513ポイント以上の検査には増設機が必要です)
- 検査感度(オープン・ショート判定抵抗値)
100/300/1k/10k/30k/100kΩ(設定による)
- 検査開始モード :自動/手動 手動モードでの検査開始:テンキー・外部スイッチ・バーコード
- 外部出力 :OK/NG信号出力…ワンショット無電圧接点信号/オープンコレクタ出力
- ダイオード回路 :双方向通電検査
- 接続データの保存数 :1600データ
- ステップ検査 :10ステップまで設定可
- PCインターフェース :USB
- 検査物接続コネクタ :64ピン フラットケーブル用圧接コネクタ
- 表 示 :20桁4行LCD(液晶)表示
- AC入力電圧 :AC85V〜264V
|
